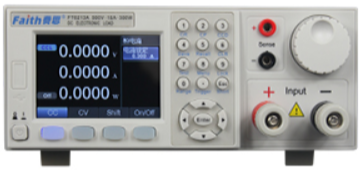

產品介紹

FT6200A系列小功率電子負載是費思在沉淀了多年電子負載的設計開發經驗后， 開發的一款具有超強實用性、通用性的電子負載。可廣泛應用于開關電源、LED驅動、動力電池、超級電容、電力電子器件、太陽能電池組件、充電器等產品的研發、生產、質檢等各測試環節。產品配置有TFT屏和中英文菜單界面，操作方便直觀，是電力電子工程師案頭的必備常用配置。



FT6200A系列負載特征



1.      恒電流（CC）、恒電壓（CV）、恒電阻（CR）及恒功率（CP）帶載模式；

2.      可設置帶載斜率，帶載電壓（Von）與卸載電壓（Voff）；

3.      動態測試可達50kHz；

4.      最小電流分辨率可達0.05mA，最小電壓分辨率可0.5mV；

5.      電流精度為(0.03%+0.05%F.S.)，電壓精度為(0.03%+0.02%F.S.)；

6.      快速NG/GO檢測以確認DUT在規格內；

7.      OPP、OCP、OVP、OT等全方位保護功能；

8.      強大的負載序列編輯功能，可實現高速復雜帶載波形；

9.      智能化的自動測試功能，能顯著提高檢測效率；

10.    具有OCP、OPP、LED模擬、負載效應、電池內阻、電池放電等測試功能；

11.    快速調用，一鍵調用測試參數；

12.    標配電流監視端口與數字I/O端口；

13.    SENSE端子安裝在前面板，支持遠端采樣；

14.    TFT彩色液晶顯示屏，中英文菜單界面；

15.    標配RS232接口，可通過計算機實現遠程控制；

16.    豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；

17.    標配功能完善的上位機軟件；

18.    采用智能風扇控制，降低噪音。

FT6200A系列主要功能列表

功能	描述
型號	FT6211A，FT6212A，FT6213A
電壓等級	150V,500V
電流等級	15A,30A
功率等級	150W,300W
采樣分辨率	16bits
電壓回顯精度	0.03%+0.02%F.S.
電流回顯精度	0.03%+0.05%F.S.
控制分辨率	16bits
電壓控制精度	0.03%+0.02%F.S.
電流控制精度	0.03%+0.05%F.S.
采樣速率	125kHz
電壓量程	30V/150V，100V/500V
電流量程	3A/15A
電壓遠近端	支持
斜率設置	支持，動態時支持斜率設置
動態速度	50kHz
負載效應測試測試功能	支持
LED 模擬帶載功能	支持
短路測試功能	支持
電池測試功能	支持
電池內阻測試功能	支持
OCP 測試功能	支持
OPP 測試功能	支持
Von、Voff 功能	支持
自動測試功能	支持
序列功能	支持
保護OCP,OVP,OPP,RV,OTP	支持
電流監控端子	支持
隔離輸入 / 輸出口	1 輸入，1    輸出
通訊接口	隔離 RS232
通訊協議	SCPI
支持220VAC/110VAC 輸入	支持
觸發和輸出口	支持，各 1 個
上位機+DLL	具備
在線升級	支持
尺寸	2U 高，半 19 寸



FT6200A系列規格參數

通道型號	FT6211A		FT6212A		FT6213A
電壓	150V		150V		500V
電流	30A		30A		15A
功率	150W		300W		300W
最小操作電壓	1.2V@30A		0.9V@30A		3V@15A
恒電流
量程	3A	30A	3A	30A	3A	15A
分辨率	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
精度	0.03%+0.05%F.S.
恒電壓
量程	30V	150V	30V	150V	100V	500V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
精度	0.03%+0.02%F.S
恒電阻
范圍	0.04Ω~10Ω	10Ω~20kΩ	0.03 Ω~10Ω	10Ω~20kΩ	0 .2Ω ~ 10Ω	10Ω~20kΩ
精度	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S	0.01%+0.08S	0.01%+0.0008S
恒功率
量程	150W		300W		300W
精度	0.1%+0.1%F.S.		0.1%+0.1%F.S.		0.1%+0.1%F.S.
動態
T1&T2	10uS～ 50S		10uS ～ 50S		10uS ～ 50S
斜率	0.6A/mS ～1.2A/uS		0.6A/mS ～ 1.2A/uS		0.6A/mS～ 0.6A/uS
電流測量
量程	3A	30A	3A	30A	3A	15A
分辨率	0.05mA	0.5mA	0.05mA	0.5mA	0.05mA	0.25mA
精度	0.03%+0.05%F.S.
電壓測量
量程	30V	150V	30V	150V	100V	500V
分辨率	0.5mV	2.5mV	0.5mV	2.5mV	2mV	8.5mV
精度	0.03%+0.02%F.S
